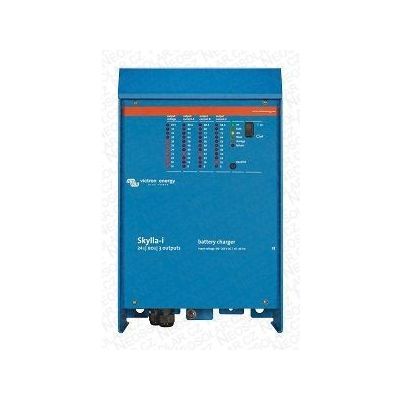

Nabíječka baterií Skylla-i 24V/80A (3)

Přesná nabíječka Skylla mikroprocesorově a inteligentně nabíjí až tři baterie. Vhodné pro všechny typy baterií včetně LiFePo, možnost individuálního nastavení.

Výrobce: Victron Energy
Kód: 4288

Dostupnost: skladem u dodavatele
33 319,83 Kč bez DPH 40 317,- Kč s DPH
Do košíku

Nabíječka baterií Skylla-i 24V/80A (3)

Skylla-i (3): tři výstupy pro nabíjení až tří baterií
Nabíječka Skylla-i (3) má 3 vzájemně oddělené a plnohodnotné DC výstupy. Každý výstup může dodávat plný výstupní proud 80 A, v součtu ale všechny tři výstup mohou dát maximálně 80 A.

Odolná
Hliníkové, epoxidovým práškem potažené vnější kryty s ochranou proti kapkám a nerezové upevňovací prvky odolají vlivům nepříznivého prostředí: horku, vlhkosti a slanému vzduchu. Obvodové desky jsou chráněny pryskyřičnou vrstvou, která zajišťuje maximální odolnost vůči korozi. Teplotní čidla zajišťují, že činné složky se budou vždy pohybovat v rámci určených limitů s tím, že v případě extrémních podmínek prostředí dojde k automatickému sníženi výstupního proudu.

Vizualizace stavu nabíjení
Na předním panelu je pomocí série LED diod indikována aktuální hodnota nabíjecího napětí a proudu. Současně je indikována aktuální fáze nabíjení, případně porucha.

Flexibilní
Vedle rozhraní se sběrnici CAN (NMEA2000) se nachází otočný spínač, spínače DIP a potenciometry, které společně garantuji přizpůsobení algoritmu nabíjení příslušného akumulátoru a jeho požadavkům na používání.

Nabíjení
Jedna z nejdokonalejších nabíječek vůbec se sofistikovaným a inteligentně řízeným nabíjením. Nabíječka Skylla-i obsahuje mikroprocesor, který přesně řídí všechny nabíjecí fáze (rychlé nabíjení, absorpce, udržování, skladování, ekvalizace).

Správný nabíjecí proud pro olověné akumulátory: variabilní doba absorpce. V případě mírného vybití je doba absorpce krátká, aby se zabránilo přebití akumulátoru. Po důkladném vybití se doba absorpce automaticky prodlouží, aby se zajistilo kompletní dobití.

Prevence poškození z důvodu přílišného plynování: režim BatterySafe. Pokud došlo za účelem rychlého nabiti akumulátoru k nastavení vysokého nabíjecího proudu v kombinaci s vysokým absorpčním napětím, zabrání nabíječka Skylla-i poškození způsobené přílišným plynováním tak, že automaticky omezí rychlost zvyšováni napěti po dosažení napěti plynování.

Méně údržby a pomalejší stárnutí, když akumulátor nepoužíváte: režim uskladnění. Režim uskladněni se spustí, kdykoli nedojde k vybíjeni akumulátoru po dobu 24 hodin. V režimu uskladněni je vyrovnávací napěti omezeno na 2,2 V/článek (26,4 V na 24V baterii), aby bylo minimalizováno plynování a koroze kladných elektrod. Jednou za týden dojde ke zvýšení napěti zpět na absorpční úroveň, aby došlo k „osvěžení“ akumulátoru. Tato funkce bráni stratifikaci elektrolytu a sulfataci, což jsou nejvýznamnější příčiny brzkého selhání baterie.

Prodloužení životnosti akumulátoru: tepelná kompenzace
Každá nabíječka Skylla-i je vybavena snímačem teploty baterie. Po zapojení se bude nabíjecí napěti automaticky snižovat se vzrůstající teplotou baterie. Tato funkce se obzvláště doporučuje pro kompaktní olověné akumulátory, nebo pokud jsou očekávána významná kolísáni teploty akumulátoru.

Snímání napětí akumulátoru
Za účelem kompenzace ztráty napěti z důvodu odporu kabelů je nabíječka Skylla-i vybavena systémem pro snímání napěti zajišťujícím, že baterie bude vždy dostávat správné nabíjecí napěti.

Vhodná pro střídavé AC a stejnosměrné DC napájení (AC-DC a DC-DC činnost)
Nabíječka nabízí široký rozsah vstupního napětí 185 - 264 V střídavého proudu a stejně tak 180 – 350 V stejnosměrného proudu. Nabíječka Skylla-i tak dokáže nabíjet akumulátory střídavým i stejnosměrným proudem.

Použití nabíječky jako napájecí zdroj stejnosměrného proudu
Nejsou-li k dispozici akumulátory nebo velké oddělovací kondenzátory, je možné, díky dokonale stabilizovanému výstupnímu napěti, použit nabíječku Skylla-i jako napájecí zdroj.



Perfektní nabíječka pro jakýkoli typ baterií
Možnost volby z několika předdefinovaných typů baterií a jejich nabíjecích charakteristik i přesné nastavení proudu a napětí pomocí potenciometrů. Jen tak bude zaručena správné nabíjení a dlouhá životnost baterií.

Nabíječka může být trvale připojena k baterii bez rizika přebíjení. Není nutná její demontáž i při déletrvajícím nepoužívání baterie. Je naopak žádoucí mít nabíječku trvale napojenou na baterii a udržovat baterii v nabitém stavu. To má příznivý vliv na její životnost.

Připraveno pro akumulátory Li-Ion (LiFePo4)
Speciálně je nabíječka vhodná pro nabíjení LiFePo baterií. Jednoduché ovládáni zapnout/vypnout lze implementovat zapojením relé nebo otevřeného kolektoru z Li-Ion BMS do portu dálkového ovládání nabíječky. Kompletní kontrolu napěti a proudu lze alternativně zajistit připojením ke galvanicky izolovanému portu sběrnice CAN.

Další informace o akumulátorech a nabíjení akumulátorů
Další informace o akumulátorech a nabíjeni akumulátorů naleznete v naši knize „Energy Unlimited“ (zdarma
nabízena společnosti Victron Energy; můžete si ji stáhnout z webu www.victronenergy.com).

Sběrnice CAN bus
Umožňuje napojení vzdáleného ovládání nabíječky Skilla nebo vzájemnou komunikaci více zařízení pomocí komunikačního protokolu NMEA2000.

Pomocné alarmové relé
Nabíječka je vybavena relé, které je aktivní, pokud klesne napětí baterie pod 23,8 V. Toho může být využito k nastartování generátoru, zvukového alarmu atd.

Nabíječka byla vyprojektována v Nizozemí.  Je určena do vnitřního prostředí, svislou montáž na stěnu, případně i vodorovnou montáž.

Doporučené příslušenství:

Digitální multifunkční panel Skylla GX – vzdálené sledování a regulace velikosti vstupního proudu

Sledovač stavu baterií BMV 600S – sofistikované multifunkční zařízení pro sledování aktuálního stavu baterie, statistiky, možnost spouštění zvukového alarmu v závislosti na napětí baterie, možnost spínání relé v závislosti na napětí baterie a mnoho dalšího.



Technické parametry:
Nominální vstupní napětí (AC): 230 V
Vstupní rozsah napětí střídavého proudu (AC): 185 – 265 V
Vstupní rozsah napětí stejnosměrného proudu (DC): 180 – 350 V
Maximální vstupní proud AC při 180 V: 16 A
Vstupní frekvence: 45 – 65 Hz nebo stejnosměrné napětí
Tovární nastavení absorpčního napětí (absorption): 28,8 V
Tovární nastavení udržovacího napětí (float): 27,6 V
Tovární nastavení napětí v režimu skladování: 26,4 V
Rozsah výstupního napětí: 20 – 36 V
Maximální nabíjecí proud: 3 x 80 A (maximální celkový výstupní proud 80 A)
Nabíjecí charakteristika: sedmifázová adaptivní
Nabíjecí křivka, Li-ion: čtyřfázová, s ovládáním zapínáni/vypínání nebo s ovládáním sběrnice CAN
Doporučený rozsah kapacity baterie: 400 – 800 A
Teplotní senzor pro kompenzaci nabíjecího napětí: ano
Může být použita jako stejnosměrný zdroj: ano
Port vzdáleného zapínaní/vypínání: ano (lze připojit k Li-Ion BMS)
Komunikační port sběrnice CAN: dva konektory RJ45, protokol NMEA2000, galvanicky izolovaný
Relé vzdáleného alarmu:  DPST, Charakteristika AC: 240 VAC/4 A, Charakteristika DC: 4 A až 35 VDC, 1 A až 60 VDC
Nucené chlazení: ano
Ochrany: proti zkratu na výstupu, přehřátí
Rozsah provozních teplot: – 20 až + 60 °C (plný výstupní proud až do + 40°C
Maximální (nekondenzující) vlhkost: 95%
Materiál krytu: hliník
Barva krytu: modrá RAL 5012
Napojení baterií: šrouby M8
Připojení na 230 V AC: šroubová svorka 10 mm2
Stupeň krytí: IP 21
Hmotnost: 7 kg
Rozměry (výška x šířka x hloubka v mm): 405 x 250 x 150
