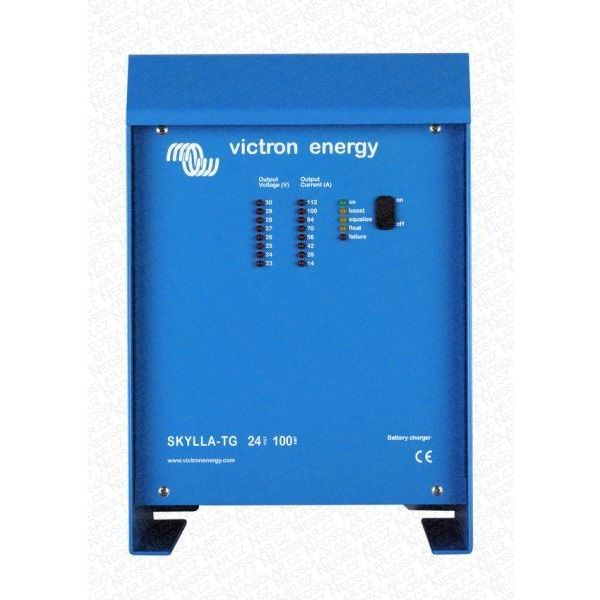

Nabíječka baterií Skylla-TG 24V/80A

Nabíječka Skylla-TG je plně automatické nabíjecí zařízení pro 24 V baterie napájená střídavým nebo stejnosměrným proudem



Nabíjecí napětí muže být nastavené přesně podle typu bateriového systému (uzavřený nebo otevřený). Zejména uzavřené bezúdržbové baterie musí být nabíjené správným napětím, aby byla zaručena dlouhá životnost. Přebíjení baterie vyústí v nepřiměřené plynování, dojde k porušení uzavřené nádoby bezúdržbové baterie s následným vyschnutím a selháním.



Nabíječka nabízí široký rozsah vstupního napětí 185 - 264 V střídavého proudu a stejně tak 180 – 400 V stejnosměrného proudu. Nabíječka Skylla-TG tak dokáže nabíjet akumulátory střídavým i stejnosměrným proudem.



Na předním panelu je pomocí série LED diod indikována aktuální hodnota nabíjecího napětí a proudu. Současně je indikována aktuální fáze nabíjení, případně porucha.



Nabíječka Skylla TG obsahuje mikroprocesor, který přesně řídí všechny 3 nabíjecí fáze (rychlé nabíjení, absorpce, udržování). Nabíjení probíhá podle nabíjecí charakteristiky IUoUo s velmi rychlým nabíjením. Nabíječka neustále sleduje napětí na baterii a na základě toho upravuje nabíjecí napětí a proud. Pokud je baterie vybitá, započte rychlé nabíjení (bulk nebo boost) končící při napětí 28,5 V, následuje absorpce (absorption) se zvýšeným napětím a sníženým proudem. Poslední fází je udržování (float) s napětím 26,5 V.



Pokud k baterii paralelně připojíme spotřebič, dojde k poklesu napětí. Pokud napětí klesne pod určitou hodnotu, nabíječka přejde do fáze rychlého nabíjení.



Po zapnutí nabíječky dojde k testování stavu nabití baterie. Pokud je baterie vybitá, nabíječka jí začne nabíjet rychlým nabíjením. Je-li naopak nabitá, přejde přímo do fáze udržování. Nastavením lze zajistit, aby nabíječka vždy začínala rychlým nabíjením bez ohledu na napětí baterie.



Z důvodu prvotřídně stabilizovaného a vyhlazeného výstupního napětí a v případě, že nejsou k dispozici záložní

baterie nebo rozsáhlé vyrovnávací kondenzátory, může být nabíječka Skylla TG použita pro dodávku stejnosměrného proudu a napětí s přímým napájením spotřebičů.



Nabíječka Skylla TG má 2 vzájemně oddělené DC výstupy. Jeden výstup je plnohodnotný s maximálním proudem 80 A, druhý výstup je proudově omezen na hodnotu cca 4 A a má o něco nižší výstupní napětí. Tento je určen pro nabíjení startovací baterie.



Každá nabíječka Skylla TG se dodává společně s teplotním senzorem. Pokud je instalován, nabíjecí napětí se automaticky snižuje se zvyšující se teplotou baterie. Zapojení s teplotním senzorem se doporučuje zejména pro bezúdržbové baterie a/nebo v případě, kdy se očekávají výrazné změny teploty baterie. Změny teploty mohou způsobit přebíjení, plynování a následné selhání baterie.



Z důvodu kompenzace úbytku napětí na svorkách baterie způsobené vnitřním odporem přívodních kabelů jsou nabíječky baterií Skylla TG vybavené napěťovým senzorem tak, aby baterie byla nabíjena správným nabíjecím

napětím. Nabíječka je schopna kompenzovat maximálně 2 V úbytek napětí.



Nabíječka Skylla TG je vybavena vnitřními ochranami:

- vnitřní elektronickou ochranu proti zkratu na výstupu k baterii. Zkratem je považován proud vyšší než je maximální proud, který je nabíječka schopna generovat. Jakmile zkrat pomine, nabíječka se sama automaticky uvede do standardního provozuschopného stavu.

- nabíječka je na vstupu chráněna pojistkou, nabíječka nebude poškozena vstupním napětím v rozsahu 0 – 300 V a frekvencí v rozsahu 0 – 65 Hz.

- jakmile vzroste napětí na baterii na více než 35,5 V, dojde k vypnutí nabíječky. K jejímu znovuzapnutí dojde při poklesu napětí pod 33,5 V.

- výstupy k oběma bateriím jsou chráněny pojistkou.

- při teplotě okolí nad 40 °C klesá nabíjecí proud. Při velmi vysokých vnitřních teplotách nabíječky dojde k jejímu vypnutí. Jakmile teplota klesne, nabíječka se automaticky uvede do provozu. Přehřátí je indikováno LED diodami.  - pokud rychlé nabíjení trvá déle než 10 hodin, dojde k přechodu do fáze udržování (pokles proudu). To je ochrana při případném poškození baterii a omezení tvorby nebezpečných plynů.

- nabíječka nemá ochranu proti přepólování napojení výstupu na baterii!



Parametry nabíječky jsou nastavena na standardní hodnoty, které mohou být změněny dle individuálních požadavků. Změny se provádí pomocí potenciometrů a DIP přepínačů uvnitř přístroje. Lze například nastavit trvalé rychlé nabíjení, úprava hodnoty napětí rychlého nabíjení a udržovacího nabíjení, délka absorpční fáze nabíjení (0,4,8 nebo 12 hod), kompenzace úbytku napětí oddělovači, napojení spotřebičů na výstup nabíječky bez nabíjení baterie (zapnutí režimu „trvalého rychlého nabíjení“ a volba vhodného výstupního napětí).



Nabíječka je vybavena relé, které je aktivní pokud je baterie v rozmezí napětí baterie 23,8 – 33,5 V.



Nabíječka může být trvale připojena k baterii bez rizika přebíjení. Není nutná její demontáž i při déletrvajícím nepoužívání baterie. Je naopak žádoucí mít nabíječku trvale napojenou na baterii a udržovat baterii v nabitém stavu. To má příznivý vliv na její životnost.



Nabíječka byla vyprojektována v Nizozemí.  Je určena do vnitřního prostředí, svislou montáž na stěnu, případně i vodorovnou montáž.



Ovládací panel Skylla – umožňuje externě a manuálně měnit maximální hodnotu nabíjecího proudu. To je užitečné, pokud je zdroj elektrického proudu slabý a hrozí jeho přetížení. Současně umožňuje sledovat, zda nabíječka funguje a v jaké fázi nabíjení se nachází.



Spínač nabíječky Skylla – umožňuje vzdálené spínání - vypínání nabíječky



Sledovač stavu baterií BMV 600S – sofistikované multifunkční zařízení pro sledování aktuálního stavu baterie, statistiky, možnost spouštění zvukového alarmu v závislosti na napětí baterie, možnost spínání relé v závislosti na napětí baterie a mnoho dalšího.



Nabíječka disponuje na vnitřní svorkovnici možností zapojení voltmetru a ampérmetru.



Nominální vstupní napětí (AC): 230 V

Vstupní rozsah napětí střídavého proudu (AC): 185 – 264 V

Vstupní rozsah napětí stejnosměrného proudu (DC): 180 – 400 V

Vstupní frekvence: 45 – 65 Hz nebo stejnosměrné napětí

Tovární nastavení absorpčního napětí (absorption): 28,5 V

Tovární nastavení udržovacího napětí (float): 26,5 V

Minimální napětí: 25 V

Maximální nabíjecí proud hlavní baterie: 80 A

Nabíjecí proud pomocné (startovací) baterie: 4 A

Nabíjecí charakteristika: IUoUo (třístupňová)

Doporučený rozsah kapacity baterie: 400 – 800 A

Teplotní senzor pro kompenzaci nabíjecího napětí: ano

Může být použita jako stejnosměrný zdroj: ano

Nucené chlazení: ano

Ochrany: proti zkratu na výstupu, přehřátí

Rozsah provozních teplot: – 40 až + 60 °C

Maximální (nekondenzující) vlhkost: 95%

Materiál krytu: hliník

Barva krytu: modrá RAL 5012

Napojení baterií: šrouby M8

Připojení na 230 V AC: šroubová svorka 2,5 mm2

Stupeň krytí: IP 21

Hmotnost: 10 kg
