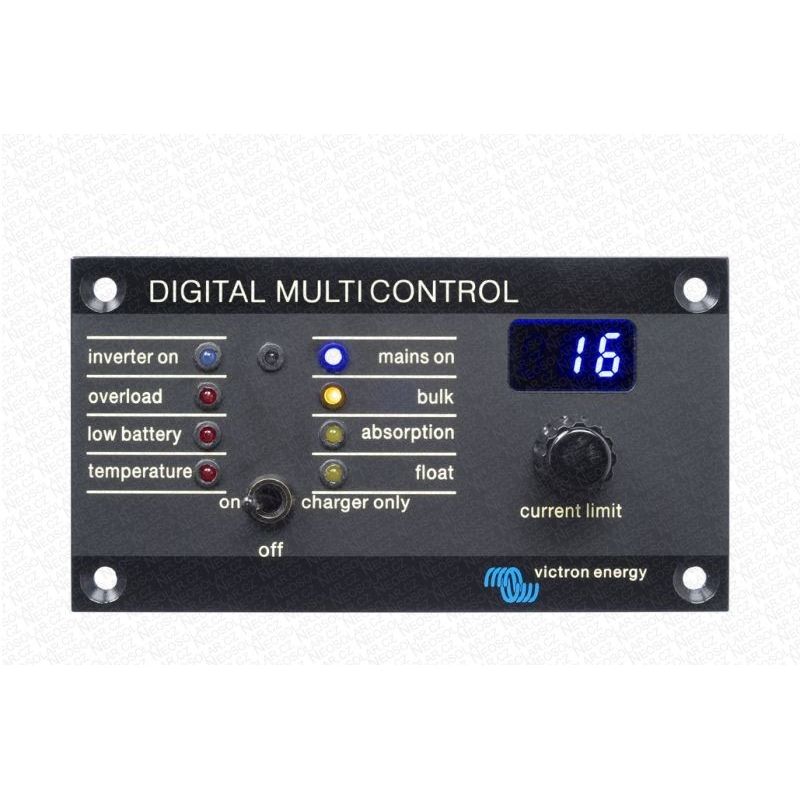

Digitální multifunkční panel 200/200A

Panel pro vzdálené ovládání a sledování měničů/nabíječek řady  MultiPlus a Quattro a to v samostatném, paralelním i třífázovém povozu. Umožňuje páčkovým spínačem vzdáleně zapínat a vypínat připojené zařízení , případně volit režim „pouze nabíječka“. Dále umožňuje měnit hodnotu maximálního vstupního proudu ze sítě nebo jiného zdroje střídavého proudu. Nastavená hodnota se trvale zobrazuje na digitálním displeji. Panel zobrazuje pomocí LED diod provozní stav. Nalevo se zobrazuje zapnutí/vypnutí měniče, přetížení spotřebiči, nízký stav nabití akumulátorů a vysoké teploty zařízení. Napravo se zobrazuje napojení na síť (generátor) a fáze nabíjení akumulátorů.  Propojení s ovládaným zařízením je pomocí UTP kabelu s koncovkami RJ45 (není součástí dodávky). Panel je určen pro vsazení do zdi, elektrokrabice a podobně. Panel má tlačítko konfigurace pro individuální nastavení. Další informace v návodu níže.

Jde o volitelné příslušenství k zařízení MultiPlus a Quattro, které jsou standardně ovládané přímo na zařízení.


Technické údaje:

Napájecí napětí 9 až 70VDC

Napájecí proud ve Standby režimu  <5mA   (12 V, 24V)

Napájecí proud v Aktivním režimu <30mA (12V) a <15mA  (24V)

Rozsah provozní teploty 0 až 50°C

Rozměry 65 x 120 x 55mm

Čistá hmotnost 120 g

Tělo přístroje z hliníku
