Propojovač baterií Cyrix-ct 12-24V 120A KIT

Inteligentní propojovač baterií Cyrix-ct řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-ct baterie propojí a dochází k nabíjení obou baterií současně do plného stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25, 6) po dobu 10 minut nebo 11,8 (23,6) po dobu 4 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování funguje obousměrně. Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče.


Základní možnosti zapojení naleznete v níže přiloženém souboru "Schémata zapojení".

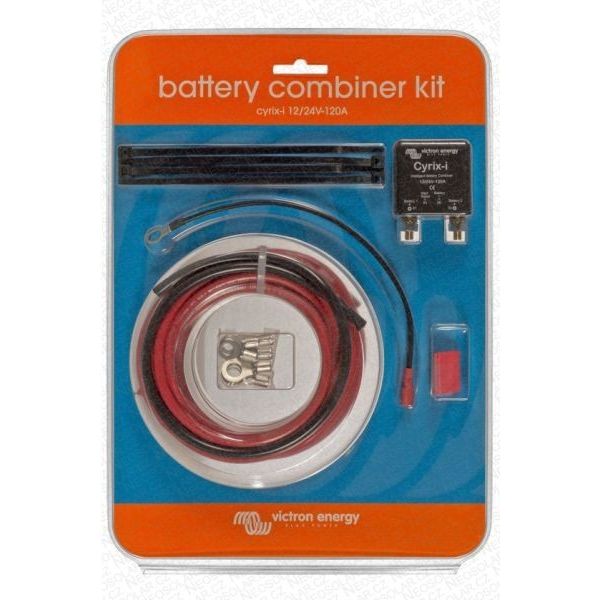

1 x vlastní Cyrix-ct

1 x 10 metrů červeného kabelu o průřezové ploše 10 mm²

1 x 0,5 metru černého kabelu o průřezové ploše 10 mm²

1 x 0,2 metru černého kabelu o průřezové ploše 1,5 mm² s okem o vnitřním průměru otvoru 8 mm a fastonem 6,3 mm (propojení výstupu 86 na Cyrixu-ct a baterie)

2 x oko s vnitřním otvorem o průměru 8 mm s izolací

4 x oko s vnitřním otvorem o průměru 6 mm s izolací

4 x černé stahovací pásky

Pracovní napětí: 12 nebo 24 V (autodetekce)

Maximální proud z alternátoru: 150 A

Maximální kontinuální proud v systému: 120 A

Spotřeba proudu pokud není zařízení sepnuté: 4 mA

Připojovací napětí (se zpožděním přibližně 10 minut):  13 V/ 26 V

Připojovací napětí (se zpožděním přibližně 4 sekundy):  13,8 V/ 27,6 V

Odpojovací napětí (se zpožděním přibližně 10 minut):  12,8 V/ 25,6 V

Odpojovací napětí (se zpožděním přibližně 4 sekundy):  11,8 V/ 23,6 V

Odpojovací přepětí: 16 V (32 V)

Rozměry bez vývodů: 45 x 45 x 45 mm

Materiál krytu: černý plast

Stupeň ochrany: IP54
