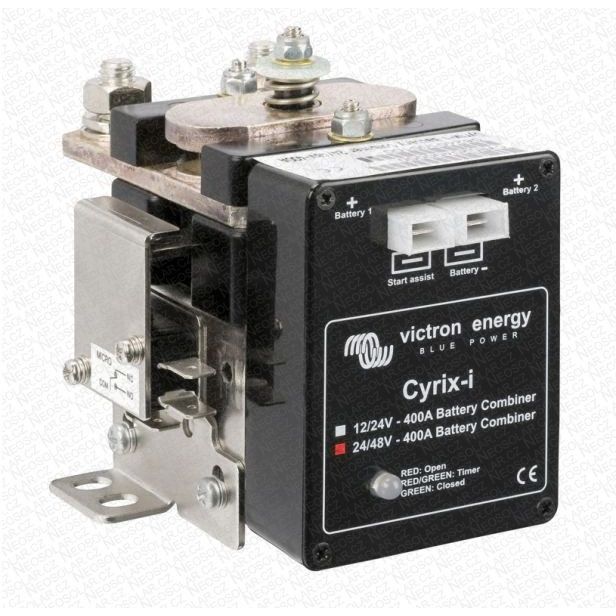

Propojovač baterií Cyrix-i 12-24V 400A

Inteligentní propojovač baterií Cyrix-i řídí nabíjení a odpojování startovací a provozní baterie.

Výrobce: Victron Energy
Kód: 4266

Dostupnost: skladem u dodavatele
6 883,- Kč bez DPH 6 883,- Kč s DPH
Do košíku

Propojovač baterií Cyrix-i 12-24V 400A

Inteligentní propojovač baterií Cyrix-i řídí nabíjení a odpojování startovací a provozní baterie. Pokud je na jedné z baterií dosaženo napětí 13,0 V (26 V) po dobu 10 minut nebo 13,8 V (27,6 V) po dobu 4 sekund, Cyrix-i baterie propojí a dochází k nabíjení obou baterií současně do plně nabitého stavu. Jakmile na jedné z baterií klesne napětí pod 12,8 V (25,6 V) po dobu 10 minut nebo 12,0 V (24,0 V) po dobu 20 sekund, dojde k vzájemnému odpojení baterií. Toto propojování a odpojování baterií funguje obousměrně. Zařízení nabízí výběr ze čtyř režimů chodu lišící se v hodnotách připojovacího a odpojovacího napětí. Výše uvedené hodnoty napětí jsou v režimu továrního nastavení (režim 0). Pro bližší informace o jednotlivých režimech viz dokumenty níže.
Možnost dálkového sledování zařízení a dočasného (cca 30 sekund) propojení baterií bez ohledu na jejich napětí například pro účely startování (přesun energie s provozní baterie do startovací).
Baterie mohou být odlišných kapacit, typů a konstrukcí. Předpokládá se, že každá baterie napájí své vlastní spotřebiče.
Určeno pouze pro napětí 12 nebo 24 V.

Technické údaje:
Pracovní napětí:  12 / 24 V (autodetekce)
Maximální kontinuální proud v systému: 400 A
Maximální proud (1 sekunda): 2000 A
Vstupní napětí:  10 – 36 VDC
Charakter připojovacích a odpojovacích napětí: viz přílohy níže
Odpojovací přepětí: 16 / 32 V
Spotřeba proudu při nesepnutém stavu: 4 mA
Nouzové propojení obou baterií: ano, na dobu 30 sekund
Indikátor provozního stavu: dvoubarevná LED dioda
Možnost vzdáleného sledování: ano
Materiál krytu: černý plast
Stupeň ochrany: IP54

Soubory ke stažení

Název Popis Odkaz Velikost Přidáno
Datasheet 14234153-2683-o-datasheet-cyrix-i-200a-400a-rev-02-cz.pdf 106.42 KB 01.11.2016
Manuál 14234153-2472-o-cyrix-i-12-24v-24-48v-400a-manual-cz.pdf 525.16 KB 01.11.2016
Zapojení 14234153-2473-o-schemata-cyrix-i-12-24-48v-400-a.pdf 442.16 KB 01.11.2016
