VE.Net Battery Controller 12/24/48 V

VE.Net Battery Controller je zařízení, které sleduje stav baterie. Zařízení pracuje pouze ve spojení s VE.Net Blue Power Control GX panelem, který vizualizuje příslušné hodnoty včetně grafické podoby sledovaného bateriového systému.



Zařízení zobrazuje aktuální stav jako napětí baterie, aktuální proud do nebo z baterie, spotřebovanou energii v Ah, míru nabití v %, zbývající čas do vybití baterie a teplotu baterie.

Jsou zobrazovány i historické nebo statické údaje jako největší množství spotřebované energie v Ah v rámci jednoho cyklu, spotřeba energie v Ah za poslední cyklus, celkové kumulativní množství energie odebrané z baterie, míra průměrného vybití baterie, počet plných vybití baterie, počet nabíjecích cyklů, čas od posledního plného nabití baterie, maximální dosažené napětí a minimální dosažené napětí.



Možnost instalace na DIN lištu. Umisťujeme co nejblíže ke sledované baterii.

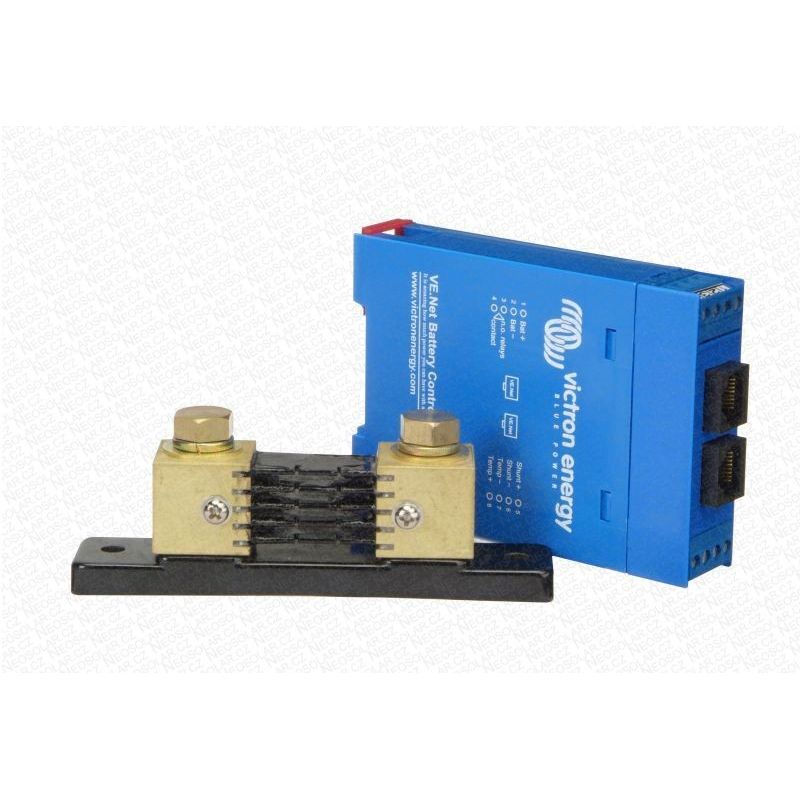

Součástí dodávky je:

- vlastní zařízení

- příslušný bočník s maximálním proudem 500 A a s napětím mezi napěťovými svorkami 50 mV.

- dvoužilový kabel 0,4 mm² pro připojení zařízení na napětové svorky bočníku

- dvoužilový kabel 0,4 mm² pro připojení zařízení na plusový pól baterie s držákem a 1 A pojistkou

- teplotní senzor



Součástí dodávky nebí UTP kabel RJ45 s příslušnými koncovkami na obou koncích pro propojení s VE.Net Blue Power Control GX



Napájecí napětí: 9 – 70 V.



Rozsah napájecího napětí: 9 – 70 V DC

Spotřeba energie:

-          při nesepnutém relé < 5 mA

-          při sepnutém relé  <20 mA

Rozsah pracovních teplot: 0 – 50 °C

Bezpotenciálový kontakt (relé) pro alarmová hlášení:

-          standardní stav: otevřeno

-          max. 30 V, 3A

Rozměry: 75 x 110 x 23 mm

Hmotnost: 95 g

Materiál: termoplast
